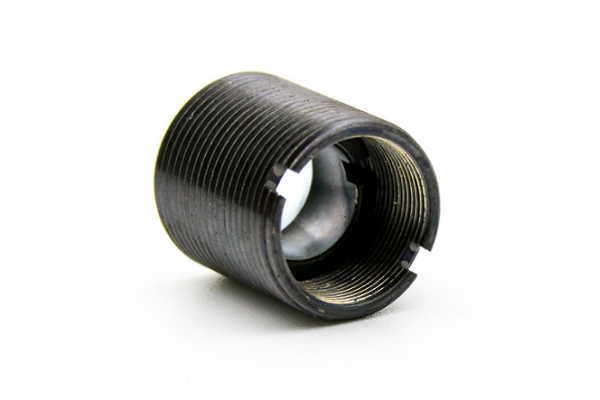

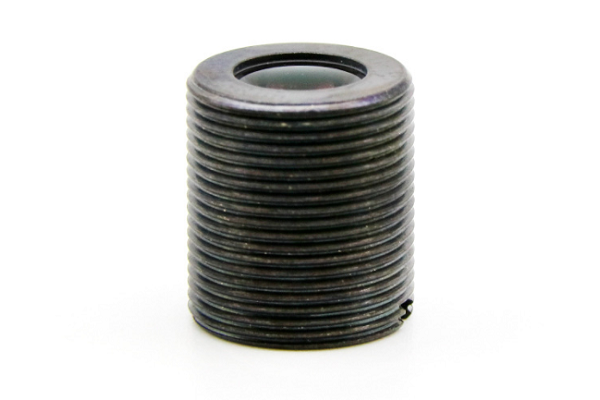

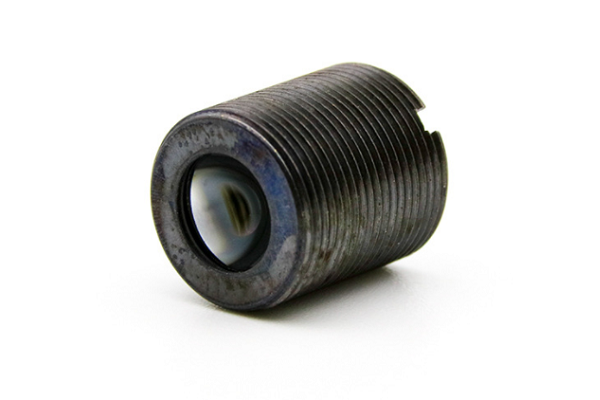

非球面準直透鏡組

    準直透鏡是指能將來自孔徑欄中每一點的光線變成一束平行的準直光柱的儀器。

    透鏡型式取決于像差要求。要求低的，可采用簡單的單片透鏡，如平凸或雙凸透鏡，并允許較大的相對孔徑。要求高的，采用雙膠合透鏡，相對孔徑也適當縮小。在光柵系統中，特別是光柵較粗，間隙較小時，像差對形成莫爾條紋的影響不大，因此可采用單片的平凸透鏡，并使平面朝向燈絲，以減小球差。在大間隙情況下，減小像差特別是色差，可提高條紋對比度，這時宜采用雙片平凸透鏡，并使第一個平面都朝向燈絲，或者使用消像差的雙膠合透鏡。必須指出，與燈絲發散角相比，透鏡的像差是次要的。
    透鏡焦距與允許的最大相對孔徑有關。對于單片平凸透鏡，相對孔徑不宜大于0.8，單片雙凸透鏡不宜大于0.5，雙片平凸透鏡不宜大于1。如在大間隙情況下使用時，上述數值還應適當縮小。通常在允許的范圍內，大多數采用較短的焦距，這樣做不但使讀數頭的尺寸更緊湊，而且可以較大地提高硅光電池上的照度，從而降低照明燈功率的發熱量，使系統更加穩定。但選用短焦距，將增大透鏡像差和燈絲發散角，并使通光范圍內的照度更不均勻，這是不利的方面。
