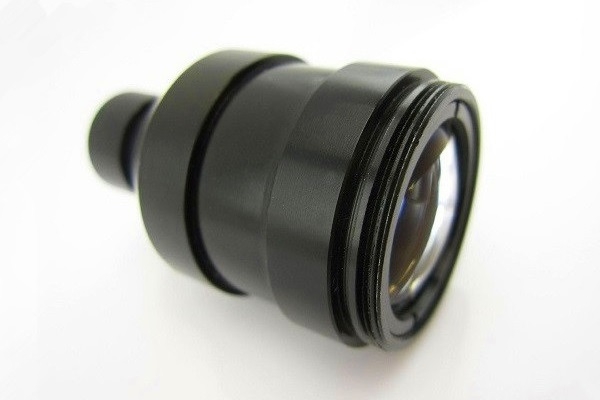

擴束鏡是能夠改變激光光束直徑和發散角的透鏡組件。從激光器發出的激光束具有一定的發散角，對于激光加工來說，只有通過擴束鏡的調節使激光光束變?yōu)闇手保ㄆ叫校┕馐?，才能利用聚焦鏡獲得細小的高功率密度光斑；在激光測距中，必須通過擴束鏡最大限度地改善激光的準直度才能得到理想的遠距離測量效果；通過擴束鏡能改變光束直徑以便用于不同的光學儀器設備；擴束鏡配合空間濾光片使用則可以使非對稱光束分布變?yōu)閷ΨQ分布，并使光能量分布更加均勻。擴束鏡倍數越大，得到的出射光斑越大，這樣得到的光的發散角最?。ㄒ驗閄倍的擴束鏡能把入射光的發散角壓縮為原來的X分之一）-越接近于平行光，這樣再通過場鏡聚焦出來的光斑就會更細，能量更集中，打出來的字也變形更小。但是也不是擴束鏡的倍數越大越好，因為我們還要考慮到其他方面的因素。
激光打標機一般選擇擴束鏡要根據幾個原則：
1、入射口有效直徑大于等于入射光斑直徑
2、出蛇口有效直徑大于等于出射光斑直徑
3、出射光斑大小要小于等于振鏡光斑大小
4、出射光斑直徑要與場鏡的入口光瞳相匹配，即小于等于入口光瞳。
擴束鏡筒分類：
①、擴束鏡分為固定型擴束鏡和可調型擴束鏡兩類，每類擴束鏡又分為直筒和喇叭筒兩種外形形式，每種外形擴束鏡按安裝連接方式又分為圓柱連接和螺紋連接兩種。
②、高功率激光擴束鏡兩聚焦鏡片間距可調，調焦時聚焦鏡片是線形移動，并且沒有旋轉，避免了在調焦中因鏡片轉動產生的不同軸和光束強度分布的變化。
③、可調型擴束鏡可調型擴束鏡專為具有較大的發散角度的激光擴束所設計。通過調整擴束鏡片間距離，在一定范圍內可以消除發散角度的影響從而獲得經擴束的準直性良好的激光束。
④、當入射激光具有較大發散角時，逐漸加大鏡片之間的距離，在一定的位置即可獲得準直激光束。
⑤、固定型擴束鏡固定型擴束鏡的兩個鏡片是固定的，出廠后客戶不可以自行調整。在工廠生產的時候，我們是可以微調兩個鏡片間距的，以便獲得最好的平行光束。固定型擴束鏡分為圓柱連接和螺紋連接兩種。
特點：
①、兩聚焦鏡片間距可調
②、擴束倍數可調
③、激光擴束鏡具有滑動塊用于鎖定聚焦設置，可以通過調整以適應一些光束參數。為了保持封閉的光路，輸出應加上一個可調束管，以維持一個整體的固定長度。
-
擴束鏡的主要作用與參數指標：
-
（1）、降低光束發散角
-
（2）、光潔度：40-20
-
（3）、增透膜：Ravg<2%
-
（4）、抗損傷閾值：10J/cm2@10ns,10Hz
-
（5）、鍍膜范圍：400nm-700nm&1064nm
