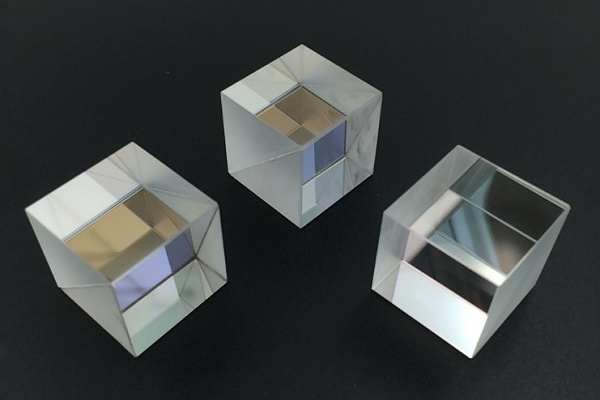

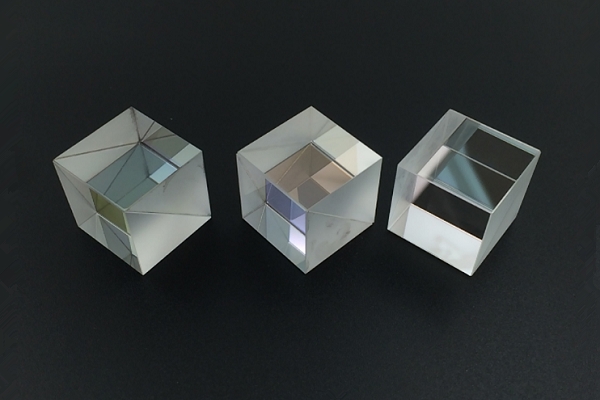

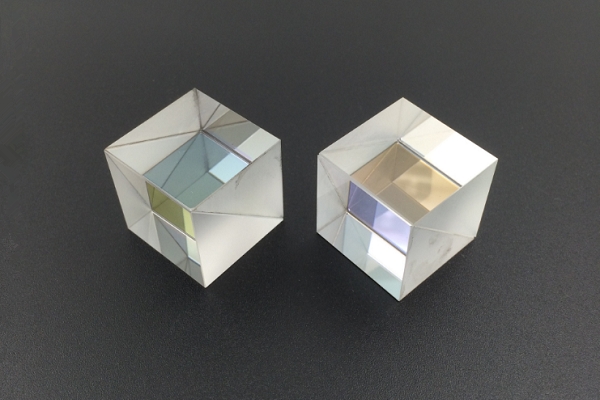

偏振分光棱鏡的作用是將一束光的水平偏振和垂直偏振分開，其中P偏光完全通過，而S偏光以45度角被反射，出射方向與P光成90度角。P光與S光的透過率之比大于1000，同時保證P光透過率在90%以上。具有應力小、消光比高、成像質量好、光束偏轉角小等特點。
偏振分光棱鏡由一對高精度直角棱鏡膠合而成。下面介紹一下偏振分光棱鏡在激光干涉儀中的應用。
由于激光具有極好的時間相干性，其相干距離可以達到數公里，所以自激光問世以來，以激光為光源的激光干涉儀鏡頭設計一直被人們所關注，其應用范圍不斷擴展，激光干涉儀技術也不斷發展，出現了各種形式的激光干涉儀。
盡管存在各種形式的激光干涉儀，但從原理上講，可以歸結為單頻激光干涉儀和外差激光干涉儀兩種基本類型。
通常用于長度測量的激光干涉儀采用Machelson干涉儀系統，圖1為單頻激光干涉儀原理示意圖，分光鏡BS將激光分為2束，一束射向定鏡R，另一束射向動鏡M，當動鏡M移動時，經R和M的反射光在O處匯合產生干涉，由于分光鏡金屬膜的附加相移性質，光電探測器D激光鏡片1、D2接受的信號相位差為90°，用于計數器的方向辨別。
某種污染物和鏡片損傷無法通過清洗去除，特別是因金屬飛濺和污垢引起的膜層燒壞，要想恢復良好的性能，唯一的辦法就是更換鏡片。
正確的安裝方法：
在安裝過程中，如果方法不正確，就會使得鏡片被污染。因此先前所講的操作規程要遵守。如果大量的鏡片需要安裝和拆卸，有必要設計一種夾具來完成任務。專一的夾具可以降低與鏡片接觸的次數，從而減少鏡片污染或毀壞的危險。
另外，如果鏡片安裝不正確，大功率激光鏡組激光系統將不能正常工作，甚至于會被損壞。所有的二氧化碳激光器鏡片應以某一方向安裝。所以使用者應正確認好鏡片的正確方向。例如，輸出鏡高反射面應對著腔內，高透面應對著腔外，如果反了，激光器將不產生激光或產生低能量的激光。最終的聚焦透鏡的凸面應對著腔內，透鏡頭的第二面要么是凹面，要么是平面，這一面應對著工作。如果反了，將會導致焦點變大，工作距離變化。在切割應用中，導致切縫變大，切割速度變慢。
反射鏡是第三種常用鏡片，它的安裝也是非常關鍵的。當然，對于反反射鏡射鏡很容易辨別反射面。很明顯，鍍膜的一面對著激光。
一般而言，制造商會在邊緣做出記號來幫助辨別表面。一般這種記號是箭頭，箭頭對著其中一面。每一個鏡片制造商都有一個關于鏡片標記的系統。一般而言，對于反射鏡和輸出鏡，箭頭對著高反面。對于透鏡，箭頭對著凹面或平面。有時，鏡片標簽會提醒標記的意義。
預防和保護帶來回報
當鏡片被正確地清洗和操作，那它的使用壽命和表現無疑會明顯改善。采取本文的一些預防和保養措施將能確保CO2激光管工作更久，表現更好！
深圳市鼎鑫盛光學科技有限公司是研發、生產大功率激光鏡片、二向色鏡、激光反射鏡、分光鏡的專業工廠、尤其擅長大功率激光光纖切割機、激光焊接機的保護鏡片、聚焦鏡、準直鏡，功率范圍500W-12000W。工廠坐落于深圳市寶安區觀瀾高爾夫會所旁，有一支經驗豐富的研發和生產隊伍。設備有臺灣邁鈞拋光機、韓國時代精工磨邊機、日本新柯隆鍍膜機、玻璃切割機、超聲波、美國LAMBDA950分光光度計（測量范圍175nm-3500nm）、干涉儀、偏心儀等。擁有完善的生產工藝和專業檢測能力，嚴謹?shù)募夹g(shù)工藝和嚴格的質量管理體系保障了光學鏡片的品質的卓越性。
